Modello: POWER HT caldaia a basamento a condensazione |
||
|
||
In caso d’anomalia sul display viene visualizzato un codice di segnalazione lampeggiante.

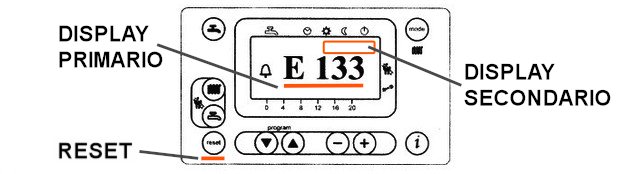

Sul display principale compaiono le segnalazioni di anomalia assieme al simbolo (campanello - anomalia resettabile). Il riarmo è possibile mediante il pulsante di reset il quale deve essere premuto per almeno due secondi. |
||
Codice anomalia |
descrizione anomalia |
intervento |
E10 |
Sensore sonda esterna guasto |
Chiamare il centro di assistenza tecnica autorizzato. |
E20 |
sensore ntc di mandata guasto |
Chiamare il centro di assistenza tecnica autorizzato. |
E50 |
sensore ntc sanitario guasto |
Chiamare il centro di assistenza tecnica autorizzato. |
E110 |
intervento termostato di sicurezza o fumi |
Premere il tasto di reset (circa 2 secondi). In caso d’intervento ripetuto di questo dispositivo, chiamare il centro di assistenza tecnica autorizzato. |
E128 |
perdita fiamma durante il funzionamento (valore della corrente di ionizzazione fuori tolleranza) |
Chiamare il centro di assistenza tecnica autorizzato. |
E129 |
velocità minima ventilatore fuori tolleranza |
Chiamare il centro di assistenza tecnica autorizzato. |
E132 |
intervento termostato a pavimento |
Chiamare il centro di assistenza tecnica autorizzato. |
E133 |
mancanza gas |
Premere il tasto di reset (circa 2 secondi). Se l’anomalia persiste chiamare il centro di assistenza tecnica autorizzato. |
E151 |
errore interno scheda di caldaia |
Premere il pulsante di reset se presente su display il simbolo campanello, altrimenti spegnere elettricamente la caldaia per un tempo di 10 secondi. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato. Verificare il posizionamento degli elettrodi di accensione . |
E153 |
è stato premuto il tasto di reset senza motivo |
Ripremere il tasto una seconda volta (circa 2 secondi) |
E154 |
errore interno scheda di caldaia |
Premere il tasto reset (circa 2 secondi) e ripremerlo nuovamente quando compare la segnalazione E153. |
E160 |
soglia velocità ventilatore non raggiunta |
Chiamare il centro di assistenza tecnica autorizzato. |
E164 |
mancato consenso pressostato idraulico |
Verifi e che la pressione dell’impianto sia quella prescritta. (Ref. capitolo riempimento impianto) Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato. |
Tutte le anomalie sono visualizzate in ordine d’importanza; se dovessero presentarsi contemporaneamente più anomalie, la prima ad essere visualizzata è quella con maggiore priorità. Dopo aver rimosso la causa della prima anomalia sarà visualizzata la seconda e così via. In caso una determinata anomalia si presenti con frequenza rivolgersi al Servizio di Assistenza Tecnica autorizzato. |
||
| Modello: MAIN24 Fi caldaia murale a gas |
 |

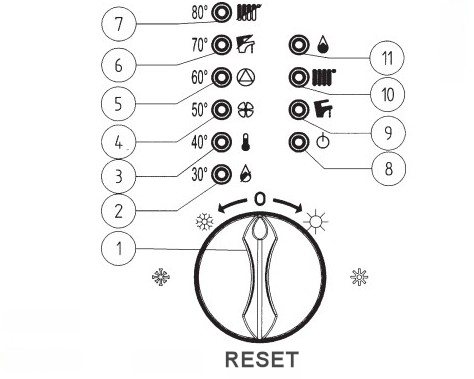

| 1 Selettore Estate-Inverno-Reset |
| 2 Segnalazione di blocco gas |
| 3 Segnalazione intervento termostato di sicurezza |
| 4 Segnalazione mancanza di tiraggio o intervento termostato fumi |
| 5 Segnalazione mancanza acqua |
| 6 Segnalazione anomalia sonda sanitario |
| 7 Segnalazione anomalia sonda riscaldamento |
| 8 Segnalazione presenza tensione |
| 9 Segnalazione funzionamento in sanitario |
| 10 Segnalazione funzionamento in riscaldamento |
| 11 Segnalazione presenza fiamma |
| Le segnalazioni 2÷7 visualizzano la temperatura raggiunta o dall’impianto di riscaldamento o dell’acqua sanitaria a seconda sia in corso una richiesta di calore in riscaldamento o in sanitario. In caso di anomalia viene visualizzato, mediante una segnalazione LAMPEGGIANTE, il tipo di anomalia. Per quanto concerne la segnalazione (4), sul pannello comandi della caldaia può figurare il simbolo ventola per i modelli a camera stagna a flusso forzato oppure il simbolo casa per i modelli a tiraggio naturale (privi di ventilatore) . |
| Segnalazione anomalia Led lampeggianti - descrizione - intervento ripristino |
| 2) Blocco gas - Portare momentaneamente il selettore 1 in posizione RESET |
| 3) Intervento termostato di sicurezza - Portare momentaneamente il selettore 1 in posizione RESET |
| 4) Mancanza tiraggio (MAIN 24 Fi) - Chiamare il Servizio di Assistenza
Tecnica autorizzato Intervento termostato fumi (MAIN 24 i - simbolo casa) Portare momentaneamente il selettore 1 in posizione RESET |
| 5) Mancanza acqua nel circuito di riscaldamento - Effettuare riempimento impianto/verificare tenuta |
| 6) Sonda sanitario guasta - Chiamare il Servizio di Assistenza Tecnica autorizzato |
| 7) Sonda riscaldamento guasta -Chiamare il Servizio di Assistenza Tecnica autorizzato |
| 6 e 7) Presenza calcare sul circuito sanitario - Chiamare il Servizio di Assistenza Tecnica autorizzato - Portare momentaneamente il selettore 1 in posizione RESET |
| Nel caso d’intervento ripetuto di uno di questi dispositivi di sicurezza rivolgersi al Servizio di Assistenza Tecnica autorizzato. |
| Modello: EVOLUTION PRIME caldaia murale a gas a condensazione | |||
| Le segnalazioni sul display sono di due tipi: volatili o permanenti. La prima visualizzazione mostrata sul display è una lettera seguita da un codice numerico a due cifre. La lettera indica il tipo di anomalia, temporanea (H) o permanente (E). Il codice numerico indica il gruppo di appartenenza dell'anomalia classificata in funzione della sicurezza. La seconda visualizzazione si alterna alla prima lampeggiando, è costituita da un codice numerico a due cifre che specifica il tipo di anomalia (vedere le tabelle anomalie che seguono). ANOMALIA TEMPORANEA (H.x.x.) L'anomalia temporanea è identificata sul display dalla lettera "H" seguita da un numero (gruppo). L'anomalia temporanea è un tipo di anomalia che non causa un blocco permanente della caldaia ma si risolve appena è rimossa la causa che l'ha generata. ANOMALIA PERMANENTE (E.x.x) L'anomalia permanente è identificata sul display dalla lettera "E" seguita da un numero (gruppo). Premere per 1 secondo il tasto RESET. In caso di frequenti visualizzazioni di anomalia, chiamare il centro di Assistenza Tecnica autorizzato. RESET per 5 secondi = Attivazione manuale funzione Deareazione |
|||
VISUALIZZAZIONE DISPLAY CALDAIA |
DESCRIZIONE ANOMALIE TEMPORANEE |
CAUSA Controllo / Soluzione |
|
Codice gruppo |
Codice specifico |
||
H.01 |
.00 |
Mancata comunicazione temporanea tra valvola gas e scheda di caldaia. |
ERRORE SCHEDA PRINCIPALE Configurare CN1/CN2 Sostituire la scheda principale |
| H.01 |
.05 |
Raggiunto valore massimo delta di temperatura tra mandata e ritorno. |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo di deaereazione manuale Controllare pressione impianto ALTRE CAUSE Controllare pulizia scambiatore Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
| H.01 |
.08 |
Aumento temperatura di mandata troppo rapido in riscaldamento. Blocco temporaneo 10 minuti. |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo deaereazione manuale Controllare pressione impianto ALTRE CAUSE Controllare pulizia scambiatore Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
H.01 |
.14 |
Raggiunto valore massimo di temperatura di mandata. |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo deaereazione manuale |
| H.01 |
.18 |
Mancanza circolazione acqua (temporanea). |
CIRCOLAZIONE INSUFFICIENTE Controllare pressione impianto Attivare un ciclo deaereazione manuale Controllare funzionamento pompa Controllare circolazione caldaia/impianto ERRORE SENSORI TEMPERATURA Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
| H.01 |
.21 |
Aumento temperatura di mandata troppo rapido in sanitario. Blocco temporaneo 10 minuti. |
CIRCOLAZIONE INSUFFICIENTE Controllare pressione impianto Attivare un ciclo deaereazione manuale Controllare funzionamento pompa Controllare circolazione caldaia/impianto ERRORE SENSORI TEMPERATURA Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
H.02 |
.02 |
Attesa inserimento parametri di configurazione (CN1,CN2). |
CONFIGURAZIONE CN1/CN2 MANCANTE Configurare CN1/CN2 |
H.02 |
.03 |
Parametri di configurazione (CN1,CN2) inseriti noncorrettamente. |
Controllare configurazione CN1/CN2 Configurare CN1/CN2 corretti |
H.02 |
.04 |
Parametri di scheda illeggibile. |
ERRORE SCHEDA PRINCIPALE Configurare CN1/CN2 Sostituire la scheda principale |
H.02 |
.06 |
Pressione circuito di riscaldamento bassa. |
Controllare pressione impianto e ripristinare Controllare pressione del vaso d’ espansione Controllare perdite caldaia / impianto |
H.03 |
.00 |
Mancata identificazione parte di sicurezza della caldaia. |
ERRORE SCHEDA PRINCIPALE Sostituire la scheda principale |
H.03 |
.01 |
Mancata comunicazione circuito di comfort (errore interno scheda di caldaia). |
ERRORE SCHEDA PRINCIPALE Sostituire la scheda principale |
| H.03 |
.02 |
Perdita temporanea della fiamma. |
PROBLEMI ELETTRODO Controllare collegamenti elettrici elettrodo Verificare stato elettrodo ALIMENTAZIONE GAS Controllare press. alimentazione gas Controllare taratura della valvola gas CONDOTTO SCARICO FUMI Verificare terminale scarico fumi e aspirazione aria Controllare tensione elettrica di alimentazione |
VISUALIZZAZIONE DISPLAY CALDAIA |
DESCRIZIONE ANOMALIE PERMANENTI CHE RICHIEDONO UN RESET |
CAUSA Controllo / Soluzione |
|
Codice gruppo |
Codice specifico |
||
E.00 |
.04 |
Sensore temperatura di ritorno non connesso |
PROBLEMA SENSORE/COLLEGAMENTO Controllare funzionamento sensore di temperatura Controllare collegamento sensore/scheda |
E.00 |
.05 |
Sensore temperatura di ritorno in corto circuito |
PROBLEMA SENSORE/COLLEGAMENTO Controllare funzionamento sensore Controllare collegamento sensore/scheda |
| E.01 |
.04 |
Perdita di fiamma rilevata per 5 volte in 24 ore (con bruciatore acceso) |
ALIMENTAZIONE GAS Controllare press. alimentazione gas Controllare taratura della valvola gas Verificare terminale scarico fumi e aspirazione aria Controllare tensione elettrica di alimentazione |
E.01 |
.11 |
Numero di giri del ventilatore errato |
PROBLEMA SCHEDA/VENTILATORE Cambiare unità aria-gas |
| E.01 |
.12 |
Temperatura rilevata dal sensore di ritorno maggiore della temperatura di mandata |
PROBLEMA SENSORI/COLLEGAMENTO Controllare l’ inversione di posizione dei sensori Controllare corretta posizione sensore mandata Controllare temperatura ritorno in caldaia Controllare funzionamento sensori |
| E.01 |
.17 |
Mancanza circolazione acqua (permanente) |
CIRCOLAZIONE INSUFFICIENTE Controllare pressione impianto Attivare un ciclo deaerazione manuale Controllare funzionamento pompa Controllare circolazione caldaia/impianto ERRORE SENSORI Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
E.01 |
.20 |
Raggiunto valore massimo per temperatura fumi |
SCAMBIATORE LATO FUMI OSTRUITO Verificare pulizia scambiatore |
E.02 |
.00 |
Caldaia in fase di reset |
VISUALIZZAZIONE RESET IN CORSO Attendere fine reset |
E.02 |
.07 |
Pressione circuito di riscaldamento bassa (permanente) |
Controllare pressione impianto e ripristinare Controllare pressione del vaso d’ espansione Controllare perdite caldaia /impianto |
E.02 |
.16 |
Timeout comunicazione con memoria interna scheda di caldaia |
ERRORE SCHEDA PRINCIPALE Verificare eventuali disturbi elettromagnetici Sostituire la scheda principale |
E.02 |
.17 |
Mancata comunicazione permanente tra valvola gas e scheda di caldaia |
ERRORE SCHEDA PRINCIPALE Verificare eventuali disturbi elettromagnetici Sostituire la scheda principale |
E.02 |
.19 |
Modifica stato dip-switch j=1 (paragrafo 6.6.1) |
MODIFICA CONFIGURAZIONE CALDAIA Premere il tasto reset per 2 secondi |
E.02 |
.20 |
Modifica stato dip-switch j=2 (paragrafo 6.6.1) |
MODIFICA CONFIGURAZIONE CALDAIA Premere il tasto reset per 2 secondi |
E.02 |
.21 |
Modifica stato dip-switch j=3 (paragrafo 6.6.1) |
MODIFICA CONFIGURAZIONE CALDAIA Premere il tasto reset per 2 secondi |
E.02 |
.47 |
Connessione con dispositivo esterno non riuscita |
ERRORE COLLEGAMENTO ELETTRICO Verificare collegamento X14-A / X12-B Sostituire la scheda connessioni elettriche |
E.02 |
.48 |
Configurazione dispositivo esterno non riuscita |
Verificare le istruzioni del dispositivo esterno |
E.04 |
.00 |
Anomalia valvola gas |
ERRORE SCHEDA PRINCIPALE Sostituire la scheda principale |
E.04 |
.01 |
Sensore temperatura di mandata in corto circuito |
PROBLEMA SENSORI/COLLEGAMENTO Controllare collegamento sensore/scheda Controllare funzionamento sensore |
E.04 |
.02 |
Sensore temperatura di mandata non connesso |
PROBLEMA SENSORI/COLLEGAMENTO Controllare collegamento sensore/scheda Controllare funzionamento sensore |
| E.04 |
.03 |
Superamento Temperatura Massima di mandata |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo deaerazione manuale Controllare funzionamento sensori |
E.04 |
.04 |
Sensore fumi in corto circuito |
MALFUNZIONAMENTO SENSORE FUMI Controllare funzionamento sensore fumi Controllare collegamento sensore/scheda |
E.04 |
.05 |
Sensore fumi non connesso |
PROBLEMA SENSORE/COLLEGAMENTO Controllare funzionamento sensore fumi Controllare collegamento sensore/scheda |
| E.04 |
.06 |
Raggiunto valore critico di temperatura fumi |
OSTRUZIONE CAMINO Controllare ostruzione camino MALFUNZIONAMENTO SENSORE FUMI Controllare funzionamento sensore |
| E.04 |
.08 |
Raggiunto il valore massimo di temperatura di sicurezza |
CIRCOLAZIONE INSUFFICIENTE Controllare pressione impianto Attivare un ciclo deaerazione manuale Controllare funzionamento pompa Controllare circolazione caldaia/impianto ALTRE CAUSE Controllare funzionamento termostato sicurezza Controllare collegamento termostato sicurezza |
| E.04 |
.10 |
Accensione del bruciatore fallita dopo 5 tentativi |
ALIMENTAZIONE GAS Controllare press. alimentazione gas Controllare collegamento elettrico valvola gas Controllare taratura della valvola gas Controllare funzionamento valvola gas PROBLEMI ELETTRODO Controllare collegamenti elettrici elettrodo Verificare stato elettrodo ALTRE CAUSE Controllare funzionamento ventilatore Controllare stato dello scarico fumi (ostruzioni) |
E.04 |
.12 |
Mancata accensione per rilevamento fiamma parassita |
Controllare il circuito di terra Controllare tensione elettrica di alimentazione. |
E.04 |
.13 |
Rotore del ventilatore bloccato |
PROBLEMA SCHEDA/VENTILATORE Verificare collegamento scheda con ventilatore Cambiare unità aria-gas |
E.04 |
.17 |
Guasto circuito di comando valvola gas |
ERRORE SCHEDA PRINCIPALE Sostituire la scheda principale |
| Modello: COMBISTORE HT 240 caldaia a gas a condensazione con bollitore | |||
| Il comando a distanza visualizza due tipi di segnalazioni: ANOMALIA e BLOCCAGGIO ANOMALIA L'anomalia è identificata tramite un codice di errore seguito dalla lettera E. L'utente non può ripararla. Chiamare il Centro di Assistenza autorizzato. BLOCCAGGIO In caso di messa in sicurezza, il display visualizza il messaggio >>>OK lampeggiante, alternandolo (ogni 2 secondi) al messaggio "ERRORE". La messa in sicurezza viene segnalata da un codice di errore seguito dalla lettera E. Premere il tasto OK per riarmare il pannello elettronico e ripristinare il funzionamento. Il display visualizza prima "RESET" e quindi >>>OK. L'operazione di riarmo (premendo il tasto «OK») è ammessa per un numero massimo di 5 tentativi consecutivi, dopo di che il display dell'AVS 77 visualizzerà il messaggio «155E». In queste condizioni, il riarmo dovrà essere effettuato con il tasto RESET(tasto presente all'interno della caldaia sulla scatola di comando). Nota: se sul display del telecontrollo dovesse comparire un codice di errore diverso da quelli citati sopra, o se un'anomalia si dovesse presentare troppo frequentemente, rivolgersi al Centro di Assistenza autorizzato. |
|||
Codice visualizzaz. |
Guasti |
Azioni da intraprendere |
|
10E |
Guasto della sonda esterna |
Chiamare il Centro Assistenza autorizzato |
|
20E |
Guasto della sonda di regolazione |
Chiamare il Centro Assistenza autorizzato |
|
28E |
Guasto della sonda di sicurezza fumi |
Chiamare il Centro Assistenza autorizzato |
|
50E 60E |
Guasto della sonda acqua calda sanitaria Guasto della sonda ambiente |
Chiamare il Centro Assistenza autorizzato Chiamare il Centro Assistenza autorizzato |
|
62E |
Versione LMU 34 superata |
Chiamare il Centro Assistenza autorizzato |
|
88E |
Guasto di comunicazione tra LMU 34 e controllo remoto AVS 77 |
Chiamare il Centro Assistenza autorizzato |
|
95E |
Guasto dell'orologio interno del controllo remoto AVS 77 |
Chiamare il Centro Assistenza autorizzato |
|
110E |
Arresto caldaia per surriscaldamento del |
Premere 2 volte il tasto «OK» del controllo remoto AVS 77 per circuito idraulico ripristinare il funzionamento. Se l'anomalia persiste, chiamare il Centro Assistenza autorizzato. |
|
119E |
Arresto caldaia per mancanza di pressione idraulica |
Verificare che la pressione della caldaia sia quella prescritta nel capitolo di riempimento dell'impianto il ripristino del funzionamento è automatico non appena la pressione del circuito torna ad essere corretta. Se l'anomalia persiste, chiamare il Centro Assistenza autorizzato . |
|
125E |
Arresto caldaia per mancanza di portata d'acqua |
Premere 2 volte il tasto «OK» del controllo remoto AVS 77 o presenza d'aria nel circuito per ripristinare il funzionamento. Se l'anomalia persiste, chiamare il Centro Assistenza autorizzato. |
|
127E 130E |
Attivazione della funzione "Anti-legionellosi" Guasto sensore di temperatura dei fumi |
La segnalazione è temporanea e termina automaticamente una volta trascorso il tempo di durata della funzione. Premere 2 volte il tasto «OK» del controllo remoto AVS 77 per ripristinare il funzionamento. Se l'anomalia persiste, chiamare il Centro Assistenza autorizzato. |
|
131E |
Alimentazione elettrica caldaia interrotta in seguito all'anomalia E125 o E130. |
Premere il pulsante di riarmo della scatola di comando LMU 34. Se l'anomalia persiste, chiamare il Centro Assistenza autorizzato. |
|
133E |
Assenza di gas |
Premere 2 volte il tasto «OK» ddel controllo remoto AVS 77 o presenza d'aria nel circuito per ripristinare il funzionamento. Se l'anomalia persiste, chiamare il Centro Assistenza autorizzato. |
|
151E |
Errore interno scheda caldaia (LMU 34) |
Chiamare il Centro Assistenza autorizzato. Verificare il posi- zionamento degli elettrodi di accensione (vedere § 8 Installazione). |
|
155E |
Superamento del numero max. (5) di tentativi di «RESET» |
Premere il pulsante di riarmo della scatola di comando LMU 34. Se l'anomalia persiste, chiamare il Centro Assistenza autorizzato. |
|
156E |
Tensione di alimentazione troppo bassa |
Attendere che la tensione di alimentazione ritorni ai valori normali. Il ripristino del funzionamento è automatico. |
|
160E |
Soglia di velocità del ventilatore non raggiunta |
Chiamare il Centro Assistenza autorizzato. |
|
193E |
Presenza di aria nel circuito |
La segnalazione di anomalia è temporanea. Il ripristino è automatico. |
|
| Modello: LUNA 3 BLUE + caldaia murale a gas ad alto rendimento | |||
| Le anomalie sono visualizzate sul display identificate da un codice di errore (es. E01).
Le anomalie che possono essere resettate dall’utente sono indicate sul display dal simbolo "R". Le anomalie che non possono essere resettate dall’utente sono indicate sul display dal simbolo "triangolo punto esclamativo". Per RESETTARE la caldaia premere, per almeno 2 secondi, il tasto "R" . |
|||
CODICE VISUALIZZATO |
TIPO DI ANOMALIA |
INTERVENTO |
|
E01 |
Blocco per mancata accensione |
Premere il tasto "R". In caso d’intervento ripetuto di questa anomalia, chiamare il centro di assistenza tecnica autorizzata. |
|
E02 |
Blocco per intervento termostato di sicurezza |
Premere il tasto "R". In caso d’intervento ripetuto di questa anomalia, chiamare il centro di assistenza tecnica autorizzata. |
|
E03 |
Intervento termostato fumi |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E04 |
Errore di sicurezza per perdite di fiamma frequenti |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E05 |
Guasto sonda di mandata |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E06 |
Guasto sonda sanitaria |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E10 |
Mancato consenso del pressostato idraulico |
Verificare che la pressione dell’impianto sia quella prescritta. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzata. |
|
E11 |
Intervento termostato di sicurezza per impianto a bassa temperatura (se collegato) |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E25 |
Intervento di sicurezza per mancanza circolazione acqua |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E31 |
Mancanza di collegamento con il regolatore climatico |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E35 |
Fiamma parassita (errore fiamma) |
Premere il tasto "R". In caso d’intervento ripetuto di questa anomalia, chiamare il centro di assistenza tecnica autorizzata. |
|
E51 |
Intervento pressostato fumi durante il funzionamento della caldaia |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E52 |
Errore interno alla scheda |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E53 |
Intervento pressostato fumi |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E80 |
Errore interno al regolatore climatico |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E98 |
Errore interno di scheda |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E99 |
Errore interno di scheda |
Chiamare il centro di assistenza tecnica autorizzata. |
|
| Modello: LUNA AIR caldaia murale a gas a condensazione da incasso | |||
| In presenza di anomalia il display visualizza i simboli chiave inglese e casa e la scritta "ERROR" lampeggiante. L’anomalia è identificata da un codice di errore seguito dalla lettera E e non è ripristinabile da parte dell’utente, chiamare il Centro di Assistenza Tecnica autorizzato. Per effettuare i RESET quando indicato nella tabella sottostante agire su pulsante on/off-R (reset) presente sul pannello della caldaia. E’ possibile effettuare 5 tentativi consecutivi di riarmo dopodichè la caldaia rimane in blocco. Per effettuare un nuovo tentativo di riarmo, è necessario attendere 15 minuti. |
|||
| ERR | Descrizione anomalia |
Intervento |
|
10 |
Sensore sonda esterna guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
12 |
Mancata commutazione pressostato differenziale idraulico |
Chiamare il centro assistenza tecnica autorizzato |
|
13 |
Contatti incollati pressostato differenziale idraulico |
Chiamare il centro assistenza tecnica autorizzato |
|
15 |
Errore comando valvola gas |
Chiamare il centro assistenza tecnica autorizzato |
|
18 |
Riempimento automatico circuito idraulico in corso |
Attendere la fine del ciclo di riempimento |
|
19 |
Anomalia nella fase riempimento impianto |
Premere per almeno 2 secondi il tasto “R” |
|
20 |
Sensore NTC di mandata guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
28 |
Sensore NTC fumi guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
40 |
Sensore NTC di ritorno guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
50 |
Sensore NTC sanitario guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
53 |
Condotto fumi ostruito |
Togliere alimentazione elettrica alla caldaia per alcuni secondi. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato |
|
55 |
Scheda elettronica non tarata |
Chiamare il centro assistenza tecnica autorizzato |
|
83…87 |
Problema di comunicazione tra scheda caldaia e unità comando. Probabile corto circuito sul cablaggio. |
Chiamare il centro assistenza tecnica autorizzato |
|
92 |
Anomalia fumi durante la fase di calibrazione (probabile ricircolo fumi) |
Chiamare il centro assistenza tecnica autorizzato |
|
109 |
Presenza d’aria nel circuito di caldaia (anomalia temporanea) |
Chiamare il centro assistenza tecnica autorizzato |
|
110 |
Intervento termostato di sicurezza per sovratemperatura (probabile pompa bloccata o aria nel circuito di riscaldamento). |
Premere per almeno 2 secondi il tasto “R” |
|
117 |
Pressione circuito idraulico troppo alta (+ di 2,7 bar) |
Chiamare il centro assistenza tecnica autorizzato |
|
118 |
Pressione circuito idraulico troppo bassa |
Verificare che la pressione dell’impianto sia quella prescritta Vedere paragrafo RIEMPIMENTO IMPIANTO. |
|
125 |
Intervento di sicurezza per mancanza di circolazione. (controllo effettuato tramite un sensore di temperatura) |
Premere per almeno 2 secondi il tasto “R” |
|
128 |
Perdita di fi |
Premere per almeno 2 secondi il tasto “R” |
|
129 |
Perdita di fi in accensione |
Chiamare il centro assistenza tecnica autorizzato |
|
130 |
Intervento sonda NTC fumi per sovratemperatura |
Premere per almeno 2 secondi il tasto “R” |
|
133 |
Mancata accensione (N° 5 tentativi) |
Premere per almeno 2 secondi il tasto “R” |
|
134 |
Valvola gas bloccata |
Premere per almeno 2 secondi il tasto “R” |
|
135 |
Errore interno di scheda |
Chiamare il centro assistenza tecnica autorizzato |
|
Errore collegamento valvola gas |
|||
154 |
Test di controllo sonda mandata/ritorno |
Chiamare il centro assistenza tecnica autorizzato |
|
160 |
Anomalia funzionamento ventilatore |
Chiamare il centro assistenza tecnica autorizzato |
|
178 |
Intervento termostato di sicurezza per sovratemperatura su impianto bassa temperatura |
Chiamare il centro assistenza tecnica autorizzato |
|
270 |
Surriscaldamento scambiatore |
Chiamare il centro assistenza tecnica autorizzato |
|
317 |
162 |
Frequenza di alimentazione elettrica errata |
Chiamare il centro assistenza tecnica autorizzato |
384 |
164 |
Fiamma parassita (anomalia interna) |
Premere per almeno 2 secondi il tasto “R” |
385 |
165 |
Tensione di alimentazione troppo bassa |
Il ripristino è automatico con tensione maggiore di 175V Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato |
431 |
Sensore scambiatore guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
| Modello: NUVOLA DUO TEC+ caldaia murale a gas a condensazione | |||
| Le anomalie visualizzate sul display sono identificate dal simbolo "E" e da un numero (codice di anomalia). Per la lista completa delle anomalie vedere la tabella seguente. Se sul display appare il simbolo "E" l'anomalia richiede un RESET da parte dell'utente. Per RESETTARE la caldaia, premere per 2 secondi il tasto ON/OFF Reset. In caso d’intervento di frequenti visualizzazioni di anomalia, chiamare il centro di Assistenza Tecnica autorizzato. |
|||
"ERR" |
Descrizione anomalia |
Intervento |
|
10 |
Sensore sonda esterna guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
12 |
Mancata commutazione pressostato differenziale idraulico |
Chiamare il centro assistenza tecnica autorizzato |
|
13 |
Contatti incollati pressostato differenziale idraulico |
Chiamare il centro assistenza tecnica autorizzato |
|
15 |
Errore comando valvola gas |
Chiamare il centro assistenza tecnica autorizzato |
|
18 |
Riempimento automatico circuito idraulico in corso |
Attendere la fine del ciclo di riempimento |
|
19 |
Anomalia nella fase riempimento impianto |
Premere per almeno 2 secondi il tasto "R" |
|
20 |
Sensore NTC di mandata guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
28 |
Sensore NTC fumi guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
40 |
Sensore NTC di ritorno guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
50 |
Sensore NTC sanitario guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
53 |
Condotto fumi ostruito |
Togliere alimentazione elettrica alla caldaia per alcuni secondi. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato |
|
55 |
Scheda elettronica non tarata |
Chiamare il centro assistenza tecnica autorizzato |
|
83…87 |
Problema di comunicazione tra scheda caldaia e unità comando. Probabile corto circuito sul cablaggio. |
Chiamare il centro assistenza tecnica autorizzato |
|
92 |
Anomalia fumi durante la fase di calibrazione (probabile ricircolo fumi) |
Chiamare il centro assistenza tecnica autorizzato |
|
109 |
Presenza d’aria nel circuito di caldaia (anomalia temporanea) |
Chiamare il centro assistenza tecnica autorizzato |
|
110 |
Intervento termostato di sicurezza per sovratemperatura (probabile pompa bloccata o aria nel circuito di riscaldamento). |
Premere per almeno 2 secondi il tasto "R" |
|
117 |
Pressione circuito idraulico troppo alta (+di 2,7 bar) |
Chiamare il centro assistenza tecnica autorizzato |
|
118 |
Pressione circuito idraulico troppo bassa |
Verificare che la pressione dell’impianto sia quella prescritta Vedere paragrafo RIEMPIMENTO IMPIANTO. |
|
125 |
Intervento di sicurezza per mancanza di circolazione. (controllo effettuato tramite un sensore di temperatura) |
Premere per almeno 2 secondi il tasto "R" |
|
128 |
Perdita di fi |
Premere per almeno 2 secondi il tasto "R" |
|
129 |
Perdita di fi in accensione |
Chiamare il centro assistenza tecnica autorizzato |
|
130 |
Intervento sonda NTC fumi per sovratemperatura |
Premere per almeno 2 secondi il tasto "R" |
|
133 |
Mancata accensione (N° 5 tentativi) |
Premere per almeno 2 secondi il tasto "R" |
|
134 |
Valvola gas bloccata |
Premere per almeno 2 secondi il tasto "R" |
|
135 |
Errore interno di scheda |
Chiamare il centro assistenza tecnica autorizzato |
|
Errore collegamento valvola gas |
|||
154 |
Test di controllo sonda mandata/ritorno |
Chiamare il centro assistenza tecnica autorizzato |
|
160 |
Anomalia funzionamento ventilatore |
Chiamare il centro assistenza tecnica autorizzato |
|
178 |
Intervento termostato di sicurezza per sovratemperatura su impianto bassa temperatura |
Chiamare il centro assistenza tecnica autorizzato |
|
270 |
Surriscaldamento scambiatore |
Chiamare il centro assistenza tecnica autorizzato |
|
317 |
162 |
Frequenza di alimentazione elettrica errata |
Chiamare il centro assistenza tecnica autorizzato |
384 |
164 |
Fiamma parassita (anomalia interna) |
Premere per almeno 2 secondi il tasto "R" |
385 |
165 |
Tensione di alimentazione troppo bassa |
Il ripristino è automatico con tensione maggiore di 175V Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato |
431 |
Sensore scambiatore guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
| Modello: AVANT BLUE Caldaia murale a gas ad alto rendimento | |||
| Le anomalie sono visualizzate sul display identificate da un codice di errore (es. E01). Le anomalie che possono essere resettate dall’utente sono indicate sul display dal simbolo "R" . Le anomalie che non possono essere resettate dall’utente sono indicate sul display dal simbolo "Triangolo Punto Esclamativo". Per RESETTARE la caldaia premere, per almeno 2 secondi, il tasto "R". |
|||
CODICE VISUALIZZATO |
TIPO DI ANOMALIA |
INTERVENTO |
|
E01 (*) |
Blocco per mancata accensione |
Premere il tasto "R". In caso d’intervento ripetuto di questa ano- malia, chiamare il centro di assistenza tecnica autorizzata. |
|
E02 (*) |
Blocco per intervento termostato di sicurezza / termo- stato fumi (a riarmo manuale) |
Premere il tasto "R". In caso d’intervento ripetuto di questa ano- malia, chiamare il centro di assistenza tecnica autorizzata. |
|
E04 |
Errore di sicurezza per perdite di fiamma frequenti |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E05 |
Guasto sonda di mandata |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E06 (*) |
Guasto sonda sanitaria |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E10 (*) |
Mancato consenso del pressostato idraulico |
Verifi e che la pressione dell’impianto sia quella prescritta. Vedere paragrafo 5. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzata. |
|
E11 |
Intervento termostato di sicurezza per impianto a bassa temperatura (se collegato) |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E25 (*) |
Intervento di sicurezza per mancanza circolazione acqua |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E31 |
Mancanza di collegamento con il regolatore climatico |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E35 |
Fiamma parassita (errore fiamma) |
Premere il tasto "R". In caso d’intervento ripetuto di questa ano- malia, chiamare il centro di assistenza tecnica autorizzata. |
|
E51 |
Intervento pressostato fumi durante il funzionamento della caldaia |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E52 |
Errore interno alla scheda |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E53 |
Intervento pressostato fumi |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E80 |
Errore interno al regolatore climatico |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E98 |
Errore interno di scheda |
Chiamare il centro di assistenza tecnica autorizzata. |
|
E99 |
Errore interno di scheda |
Chiamare il centro di assistenza tecnica autorizzata. |
|
| (*) maggiori informazioni sul manuale alla voce: DISPOSITIVI DI REGOLAZIONE E SICUREZZA | |||
| Modello: LUNA DUO TEC E caldaia murale a gas a condensazione | |||
| Le anomalie visualizzate sul display sono identificate dal simbolo "E" e da un numero (codice di anomalia). Per la lista completa delle anomalie vedere la tabella seguente. Se sul display appare il simbolo "R" l'anomalia richiede un RESET da parte dell'utente. Per RESETTARE la caldaia, premere per 2 secondi il tasto On/Off Reset. In caso d’intervento di frequenti visualizzazioni di anomalia, chiamare il centro di Assistenza Tecnica autorizzato. In caso di anomalia la retroilluminazione del display si accende visualizzando il codice di errore. E’ possibile effettuare 5 tentativi consecutivi di riarmo dopodichè la caldaia rimane in blocco,per effettuare un nuovo tentativo di riarmo, è necessario attendere 15 minuti. |
|||
ERR |
Descrizione anomalia |
Intervento |
|
10 |
Sensore sonda esterna guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
12 |
Mancata commutazione pressostato differenziale idraulico |
Chiamare il centro assistenza tecnica autorizzato |
|
13 |
Contatti incollati pressostato differenziale idraulico |
Chiamare il centro assistenza tecnica autorizzato |
|
15 |
Errore comando valvola gas |
Chiamare il centro assistenza tecnica autorizzato |
|
18 |
Riempimento automatico circuito idraulico in corso |
Attendere la fine del ciclo di riempimento |
|
19 |
Anomalia nella fase riempimento impianto |
Premere per almeno 2 secondi il tasto "R" |
|
20 |
Sensore NTC di mandata guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
28 |
Sensore NTC fumi guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
40 |
Sensore NTC di ritorno guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
50 |
Sensore NTC sanitario guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
53 |
Condotto fumi ostruito |
Togliere alimentazione elettrica alla caldaia per alcuni secondi. Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato |
|
55 |
Scheda elettronica non tarata |
Chiamare il centro assistenza tecnica autorizzato |
|
83…87 |
Problema di comunicazione tra scheda caldaia e unità comando. Probabile corto circuito sul cablaggio. |
Chiamare il centro assistenza tecnica autorizzato |
|
92 |
Anomalia fumi durante la fase di calibrazione (probabile ricircolo fumi) |
Chiamare il centro assistenza tecnica autorizzato |
|
109 |
Presenza d’aria nel circuito di caldaia (anomalia temporanea) |
Chiamare il centro assistenza tecnica autorizzato |
|
110 |
Intervento termostato di sicurezza per sovratemperatura (probabile pompa bloccata o aria nel circuito di riscaldamento). |
Premere per almeno 2 secondi il tasto "R" |
|
117 |
Pressione circuito idraulico troppo alta (+ di 2,7 bar) |
Chiamare il centro assistenza tecnica autorizzato |
|
118 |
Pressione circuito idraulico troppo bassa |
Verificare che la pressione dell’impianto sia quella prescritta Vedere paragrafo RIEMPIMENTO IMPIANTO. |
|
125 |
Intervento di sicurezza per mancanza di circolazione. (controllo effettuato tramite un sensore di temperatura) |
Premere per almeno 2 secondi il tasto "R" |
|
128 |
Perdita di fiamma |
Premere per almeno 2 secondi il tasto "R" |
|
129 |
Perdita di fiamma in accensione |
Chiamare il centro assistenza tecnica autorizzato |
|
130 |
Intervento sonda NTC fumi per sovratemperatura |
Premere per almeno 2 secondi il tasto "R" |
|
133 |
Mancata accensione (N° 5 tentativi) |
Premere per almeno 2 secondi il tasto "R" |
|
134 |
Valvola gas bloccata |
Premere per almeno 2 secondi il tasto "R" |
|
135 |
Errore interno di scheda |
Chiamare il centro assistenza tecnica autorizzato |
|
Errore collegamento valvola gas |
|||
154 |
Test di controllo sonda mandata/ritorno |
Chiamare il centro assistenza tecnica autorizzato |
|
160 |
Anomalia funzionamento ventilatore |
Chiamare il centro assistenza tecnica autorizzato |
|
178 |
Intervento termostato di sicurezza per sovratemperatura su impianto bassa temperatura |
Chiamare il centro assistenza tecnica autorizzato |
|
270 |
Surriscaldamento scambiatore |
Chiamare il centro assistenza tecnica autorizzato |
|
317 |
162 |
Frequenza di alimentazione elettrica errata |
Chiamare il centro assistenza tecnica autorizzato |
384 |
164 |
Fiamma parassita (anomalia interna) |
Premere per almeno 2 secondi il tasto "R" |
385 |
165 |
Tensione di alimentazione troppo bassa |
Il ripristino è automatico con tensione maggiore di 175V Se l’anomalia persiste, chiamare il centro di assistenza tecnica autorizzato |
431 |
Sensore scambiatore guasto |
Chiamare il centro assistenza tecnica autorizzato |
|
| Modello: LUNA CLASSIC 24 –28 Caldaia murale a gas a condensazione | |||
| Le segnalazioni sul display sono di due tipi: temporanei o permanenti. La prima visualizzazione mostrata sul display è una lettera seguita da un codice numerico a due cifre. La lettera indica il tipo di anomalia, temporanea (A o H) o permanente (E). Il codice numerico indica il gruppo di appartenenza dell'anomalia classificata in funzione della sicurezza. La seconda visualizzazione è costituita da un codice numerico a due cifre che specifica il tipo di anomalia (vedere le tabelle anomalie che seguono). ANOMALIA TEMPORANEA (A/H.x.x.) L'anomalia temporanea è identificata sul display dalla lettera “A” o “H” seguita da un numero (gruppo). L'anomalia temporanea è un tipo di anomalia che non causa un blocco permanente della caldaia con le seguenti caratteristiche: A: l'apparecchio continua a funzionare. Scompare non appena la causa è stata risolta. H: scompare quando viene rimossa la condizione di errore, in alcuni casi anche dopo 10 minuti. ANOMALIA PERMANENTE (E.x.x) L'anomalia permanente è identificata sul display dalla lettera "E" seguita da un numero (gruppo). Premere per 1 secondo il tasto RESET. In caso di frequenti visualizzazioni di anomalia, chiamare la Rete Service autorizzata Baxi. E: Blocco, RESET necessario. Importante Collegando alla caldaia una Unità Ambiente/Unità di Controllo di tipo Open Therm, in caso di anomalia è visualizzato sempre il codice “254”. Guardare sul display della caldaia il codice dell’anomalia. |
|||
DISPLAY |
DESCRIZIONE ANOMALIE TEMPORANEE |
CAUSA – Controllo / Soluzione Per la maggior parte dei controlli e delle soluzioni è richiesto un installatore. |
|
Codice gruppo |
Codice specifico |
||
H.00 |
.42 |
Sensore di pressione aperto/guasto |
PROBLEMA SENSORE/COLLEGAMENTO Controllare funzionamento sensore di pressione Controllare collegamento sensore/scheda |
H.01 |
.00 |
Mancata comunicazione temporanea interna alla scheda |
L’errore si risolve in automatico |
| H.01 |
.05 |
Raggiunto valore massimo delta di temperatura tra mandata e ritorno. |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo di deareazione manuale Controllare pressione impianto ALTRE CAUSE Controllare pulizia scambiatore Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
| H.01 |
.08 |
Aumento temperatura di mandata troppo rapido in riscaldamento. |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo deareazione manuale Controllare pressione impianto Controllare il funzionamento della pompa ALTRE CAUSE Controllare pulizia scambiatore Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
H.01 |
.14 |
Raggiunto valore massimo di temperatura di mandata o di ritorno. |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo deareazione manuale |
| H.01 |
.18 |
Mancanza circolazione acqua (temporanea). |
CIRCOLAZIONE INSUFFICIENTE Controllare pressione impianto Attivare un ciclo deareazione manuale Controllare funzionamento pompa Controllare circolazione caldaia/impianto ERRORE SENSORI TEMPERATURA Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
| H.01 |
.21 |
Aumento temperatura di mandata troppo rapido durante il funzionamento sanitario. |
CIRCOLAZIONE INSUFFICIENTE Controllare pressione impianto Attivare un ciclo deareazione manuale Controllare funzionamento pompa Controllare circolazione caldaia/impianto ERRORE SENSORI TEMPERATURA Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
H.02 |
.00 |
Reset in corso. |
Si risolve da solo |
H.02 |
.02 |
Attesa inserimento parametri di configurazione (CN1,CN2). |
CONFIGURAZIONE CN1/CN2 MANCANTE Configurare CN1/CN2 |
H.02 |
.03 |
Parametri di configurazione (CN1,CN2) inseriti non correttamente. |
Controllare configurazione CN1/CN2 Configurare CN1/CN2 corretti |
H.02 |
.04 |
Parametri di scheda illeggibili. |
ERRORE SCHEDA PRINCIPALE Configurare CN1/CN2 Sostituire la scheda principale |
H.02 |
.05 |
Memoria parametri non compatibile con il tipo di scheda della caldaia. |
Contattare la Rete Service |
H.02 |
.07 |
Pressione circuito di riscaldamento bassa (richiede il carico acqua). |
Controllare pressione impianto e ripristinare Controllare pressione del vaso d’espansione Controllare perdite caldaia / impianto |
H.02 |
.09 |
Blocco parziale della caldaia (funzione antigelo attiva) |
SEGNALE DI BLOCCO IN INGRESSO Contatto X15 aperto, verificare dispositivi connessi Errore di configurazione parametro: verificare AP001 |
H.02 |
.10 |
Blocco totale della caldaia (funzione antigelo non attiva) |
SEGNALE DI BLOCCO IN INGRESSO Contatto X15 aperto, verificare dispositivi connessi Errore di configurazione parametro: verificare AP001 |
H.02 |
.70 |
Test di recupero calore unità esterna fallito |
Errore scheda accessorio SCB-09 Verificare dispositivo connesso al contatto X9 |
H.03 |
.00 |
Mancata identificazione parte di sicurezza della caldaia. |
ERRORE SCHEDA PRINCIPALE Contattare la Rete Service |
| H.03 |
.02 |
Perdita di fiamma temporanea |
PROBLEMA ELETTRODO Verificare il cablaggio e la connessione dell’elettrodo Verificare lo stato dell’elettrodo ALIMENTAZIONE GAS Verificare la pressione di alimentazione del gas Verificare la taratura della valvola gas CONDOTTI FUMI Verificare i condotti ed il terminale |
H.03 |
.05 |
Tensione elettrica troppo bassa |
Verificare la tensione elettrica di rete |
| H.03 |
.54 |
Perdita temporanea di fiamma Spegnimento dovuto a tensione di alimentazione troppo bassa |
PROBLEMA ELETTRODO Controllare i collegamenti elettrici dell’elettrodo Verificare lo stato dell’ elettrodo ALIMENTAZIONE GAS Controllare la pressione di alimentazione gas Controllare la taratura della valvola gas CONDOTTO SCARICO FUMI Verificare terminale scarico fumi e aspirazione aria Controllare tensione elettrica di alimentazione |
DISPLAY |
DESCRIZIONE ANOMALIE PERMANENTI (RESET) |
CAUSA – Controllo / Soluzione Per la maggior parte dei controlli e delle soluzioni è richiesto un installatore. |
|
Codice gruppo |
Codice specifico |
||
E.00 |
.04 |
Sensore temperatura di ritorno non connesso |
PROBLEMA SENSORE/COLLEGAMENTO Controllare funzionamento sensore di temperatura Controllare collegamento sensore/scheda |
E.00 |
.05 |
Sensore temperatura di ritorno in corto circuito |
PROBLEMA SENSORE/COLLEGAMENTO Controllare funzionamento sensore Controllare collegamento sensore/scheda |
E.00 |
.16 |
Sensore di temperatura bollitore ACS non connesso |
SENSORE APERTO Controllare funzionamento sensore Controllare collegamento sensore/scheda Nel caso di rimozione del bollitore sanitario, impostare il parametro DP150=1 |
E.00 |
.17 |
Sensore di temperatura bollitore ACS in corto circuito |
SENSORE CHIUSO Controllare funzionamento sensore Controllare collegamento sensore/scheda |
E.00 |
.20 |
Il sensore di temperatura dei fumi non è connesso o misura una temperatura inferiore al range |
SENSORE APERTO Controllare funzionamento sensore Controllare collegamento sensore/scheda |
E.00 |
.21 |
Il sensore di temperatura dei fumi è in corto o misura una temperatura superiore al range |
SENSORE CHIUSO Controllare funzionamento sensore Controllare collegamento sensore/scheda |
| E.01 |
.04 |
Perdita di fiamma rilevata per 5 volte in 24 ore |
ALIMENTAZIONE GAS Verificare la pressione di alimentazione del gas Verificare la taratura della valvola gas PROBLEMA ELETTRODO Verificare il cablaggio e la connessione dell’elet trodo Verificare lo stato dell’elettrodo CONDOTTI FUMI Verificare condotti scarico fumi e aspirazione aria SCAMBIATORE LATO FUMI OSTRUITO Verificare pulizia scambiatore TENSIONE DI RETE Controllare tensione elettrica di alimentazione |
E.01 |
.12 |
Temperatura rilevata dal sensore di ritorno maggiore della temperatura di mandata |
PROBLEMA SENSORI/COLLEGAMENTO Controllare l’inversione di posizione dei sensori Controllare corretta posizione sensore mandata Controllare temperatura ritorno in caldaia Controllare funzionamento sensori |
| E.01 |
.17 |
Mancanza circolazione acqua (permanente) |
CIRCOLAZIONE INSUFFICIENTE Controllare pressione impianto Attivare un ciclo deareazione manuale Controllare funzionamento pompa Controllare circolazione caldaia/impianto ERRORE SENSORI Controllare funzionamento sensori di temperatura Controllare collegamento sensori di temperatura |
E.01 |
.20 |
Raggiunto valore massimo della temperatura fumi |
SCAMBIATORE LATO FUMI OSTRUITO Verificare pulizia scambiatore |
E.02 |
.13 |
Blocco totale della caldaia (funzione antigelo non attiva) |
SEGNALE DI BLOCCO IN INGRESSO Contatto X15 aperto, verificare dispositivi connessi Errore di configurazione parametro: verificare parametro AP001 |
E.02 |
.17 |
Mancata comunicazione permanente interna alla scheda |
ERRORE SCHEDA PRINCIPALE Verificare eventuali disturbi elettromagnetici Contattare la Rete Service |
E.02 |
.35 |
Dispositivo critico di sicurezza disconnesso |
ERRORE DI COMUNICAZIONE Avviare la funzione di Auto-Rilevamento (parametro AD) Verificare i dispositivi connessi al contatto X9 |
E.02 |
.39 |
Pressione minima non raggiunta al termine dei 6 minuti di riempimento automatico |
ERRORE DI AUTO RIEMPIMENTO Verificare il funzionamento dell’auto riempimento |
E.02 |
.47 |
Connessione con dispositivo esterno non riuscita |
ERRORE COLLEGAMENTO ELETTRICO Avviare la funzione di Auto-Rilevamento (parametro AD) Verificare connessioni elettriche dispositivi esterni. |
E.04 |
.01 |
Sensore temperatura di mandata in corto circuito |
PROBLEMA SENSORI/COLLEGAMENTO Controllare collegamento sensore/scheda Controllare funzionamento sensore |
E.04 |
.02 |
Sensore temperatura di mandata non connesso |
PROBLEMA SENSORI/COLLEGAMENTO Controllare collegamento sensore/scheda Controllare funzionamento sensore |
E.04 |
.03 |
Superamento Temperatura Massima di mandata o sensore di temperatura della mandata in corto circuito |
CIRCOLAZIONE INSUFFICIENTE Controllare circolazione caldaia/impianto Attivare un ciclo deareazione manuale Controllare funzionamento sensori |
| E.04 |
.08 |
Raggiunto valore massimo della temperatura di sicurezza |
CIRCOLAZIONE INSUFFICENTE Verificare la pressione dell’impianto Attivare la finzione di degasamento manuale Verificare il funzionamento della pompa Verificare la circolazione in caldaia/impianto ALTRE POSSIBILI CAUSE Verificare la connessione del termostato di sicurezza Verificare il corretto funzionamento del termostato di sicurezza |
| E.04 |
.10 |
Accensione del bruciatore fallita dopo 4 tentativi |
ALIMENTAZIONE GAS Controllare press. alimentazione gas Controllare collegamento elettrico valvola gas Controllare taratura della valvola gas Controllare funzionamento valvola gas PROBLEMI ELETTRODO Controllare collegamenti elettrici elettrodo Verificare stato elettrodo ALTRE CAUSE Controllare funzionamento ventilatore Controllare stato dello scarico fumi (ostruzioni) |
E.04 |
.12 |
Mancata accensione per rilevamento fiamma parassita |
Controllare il circuito di terra Controllare tensione elettrica di alimentazione Verificare condizioni elettrodo |
E.04 |
.13 |
Rotore del ventilatore bloccato o superamento numero di giri massimo |
PROBLEMA SCHEDA/VENTILATORE Verificare collegamento scheda con ventilatore Verificare il funzionamento del ventilatore |
E.04 |
.17 |
Guasto circuito di comando valvola gas |
ERRORE SCHEDA PRINCIPALE Verificare i collegamenti elettrici della valvola gas |
E.04 |
.18 |
La temperatura di mandata è inferiore alla temperatura minima o sensore temperatura di mandata non connesso |
PROBLEMA SENSORI/COLLEGAMENTO Controllare collegamento sensore/scheda Controllare funzionamento sensore |
E.04 |
.23 |
Blocco interno di comunicazione |
Togliere e ripristinare l’alimentazione elettrica effettuando successivamente il RESET |
E.04 |
.29 |
Blocco interno di comunicazione |
Togliere e ripristinare l’alimentazione elettrica effettuando successivamente il RESET |
E.04 |
.254 |
Anomalia circuito di comando valvola gas |
ERRORE SCHEDA PRINCIPALE Verificare i collegamenti elettrici |
DISPLAY |
DESCRIZIONE AVVERTIMENTI PRIMA CHE SI VERIFICHI UNA ANOMALIA |
CAUSA – Controllo / Soluzione |
|
Codice gruppo |
Codice specifi co |
||
A.00 |
.28 |
Il sensore di temperatura solare è rimosso o sta misurando una temperatura inferiore al range |
Controllare il cablaggio del sensore di temperatura solare. Se necessario sostituire il sensore. Nel caso di rimozione del bollitore solare, impostare il parametro DP150=1. |
A.00 |
.29 |
Il sensore di temperatura solare è in corto o sta misurando una temperatura superiore al range |
Controllare il cablaggio del sensore di temperatura solare. Se necessario sostituire il sensore. |
A.00 |
.34 |
Sonda di temperatura esterna prevista ma non rilevata |
SONDA ESTERNA NON RILEVATA Impostare il corretto valore del parametro AP091 Connettere la sonda esterna Sonda esterna non connessa correttamente |
A.02 |
.06 |
Pressione circuito di riscaldamento bassa |
Controllare pressione impianto e ripristinare Controllare pressione del vaso d’espansione Controllare perdite caldaia / impianto |
A.02 |
.36 |
Dispositivo funzionale disconnesso |
ERRORE DI COMUNICAZIONE Avviare la funzione di Auto-Rilevamento (parametro AD) Verificare i dispositivi connessi al contatto X9 |
A.02 |
.37 |
Dispositivo funzionale passivo disconnesso |
ERRORE DI COMUNICAZIONE Avviare la funzione di Auto-Rilevamento (parametro AD) Verificare i dispositivi connessi al contatto X9 |
A.02 |
.45 |
Errore sulla connessione |
ERRORE DI COMUNICAZIONE Avviare la funzione di Auto-Rilevamento (parametro AD) |
A.02 |
.46 |
Errore sulle priorità del dispositivo |
ERRORE DI COMUNICAZIONE Avviare la funzione di Auto-Rilevamento (parametro AD) |
A.02 |
.48 |
Errore di configurazione funzione dell’unità |
ERRORE COLLEGAMENTO ELETTRICO Avviare la funzione di Auto-Rilevamento (parametro AD) Verificare connessioni elettriche dispositivi esterni |
A.02 |
.49 |
Inizializzazione nodo fallita |
ERRORE COLLEGAMENTO ELETTRICO Avviare la funzione di Auto-Rilevamento (parametro AD) Verificare connessioni elettriche dispositivi esterni |
A.02 |
.54 |
Errore sull’alimentazione del bus Open Therm |
Verificare i dispositivi connessi al contatto X17 - Terminal board M2 (7-8) |
A.02 |
.55 |
Numero di serie errato o mancante |
Contattare la Rete Service |
A.02 |
.76 |
Memoria interna, riservata alla personalizzazione dei parametri, piena. Non sono possibili ulteriori modifiche |
Contattare la Rete Service |
© 2017-2024 Centriassistenza.org
